تلسكوب محلية الصنع

وكما تعلمون، في التلسكوبات عاكسات يتم تمثيل العدسة من قبل مرآة. لجعل تلسكوب عاكس الذاتيمن الصعب جدا، وخاصة إذا كنت يدويا جعل المرايا لذلك، ولكن ميزة بلا شك من عصامي تلسكوب عاكس أمام نفس تلسكوب المنكس محلية الصنع هو أكبر التكبير من المنكسر.

تلسكوبات عصامي-- عاكسات، الفلكيين الهواة بناء، أساسا على نظام نيوتن. كان إسحاق نيوتن في حوالي 1670 التي أنشأت لأول مرة العاكس التلسكوب. هذا سمح له بالتخلص من الانحرافات اللونية (أنها تؤدي إلى انخفاض في حدة الصورة، إلى ظهور ملون ملون أو العصابات على ذلك، والتي ليست على الموضوع الحقيقي)، والعيب الرئيسي من التلسكوبات الانكماش الموجودة آنذاك.

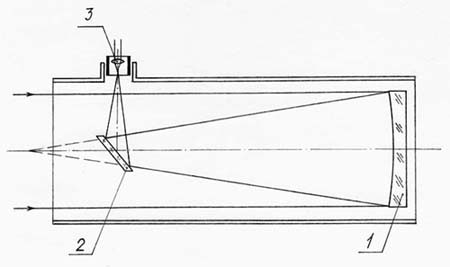

يبدو مخطط العاكس "نيوتوني" مثل هذا:

في هذا المخطط، المرآة 1 هي العدسة، أيضاودعا المرآة الرئيسية. هذه المرآة هي مكافئ أو كروية. وتسمى مرآة 2 مرآة قطري - هذه المرآة توجه شعاع من الأشعة المنعكسة من خلال العدسة إلى المراقب. العنصر المشار إليه بالعدد 3 هو وحدة العين.

التركيز من المرآة الرئيسية والتركيز من العدسة المدرجة في أنبوب العين يجب أن تتزامن. يتم تعريف محور المرآة الرئيسية على أنها قمة من مخروط تعكسها أشعة المرآة.

يرصد المرآة قطري في أبعاد صغيرة، فمن شقة ويمكن أن يكون لها شكل مستطيل أو بيضاوي الشكل. يتم تركيب مرآة قطري على المحور البصري للمرآة الرئيسية (عدسة)، في زاوية 45 درجة لذلك.

مرآة مسطحة مسطحة التقليدية ليست دائما مناسبة للاستخدام كمرآة قطري في تلسكوب محلية الصنع - التلسكوب يحتاج إلى سطح أكثر وضوحا بصريا. ول كما مرآة مائلة، يمكنك استخدام سطح مستو من عدسة مقعرة مسطحة أو مسطحة المنحنية البصرية، إذا كنت أولا تغطية هذه الطائرة مع طبقة من الفضة أو الألومنيوم.

يتم تحديد أبعاد مرآة مائلة مسطحة لتلسكوب محلية الصنع من البناء الرسومية للمخروط من الأشعة، والتي تنعكس في المرآة الرئيسية. مع شكل مستطيل أو بيضاوي الشكل للمرآة، ترتبط الجانبين أو المحاور بعضها البعض كما 1: 1.4.

العدسة والعدسة من تلسكوب عاكس الذاتي هي التي شنت في أنبوب تلسكوب عمودي متبادل. لتركيب المرآة الرئيسية للتلسكوب محلية الصنع، مطلوب إطار، خشبية أو معدنية.

لجعل إطار خشبي للمرآة الرئيسية للتلسكوب عاكس محلية الصنع يمكنك أن تأخذ لوحة مستديرة أو مثمنسمك لا يقل عن 10 ملم و15-20 ملم أكثر من قطر المرآة الرئيسية. يتم إصلاح المرآة الرئيسية على هذا المجلس مع 4 أجزاء من أنبوب المطاط سميكة الجدران، وضعت على مسامير. للحصول على تثبيت أفضل تحت رؤساء مسامير، يمكنك وضع غسالات بلاستيكية (المرآة لا يمكن فرضت من قبلهم).

بوق، بسبب، أداة تعريف إنجليزية غير معروفة، هوم-ميد، تلسكوب مصنوع من قطعة من الأنابيب المعدنية، من عدة طبقات من الورق المقوى لصقها معا. يمكنك أيضا جعل أنبوب من الورق المقوى المعدني.

يجب لصقها ثلاث طبقات من الورق المقوى بينالنجارة أو الكازين الغراء، ثم إدراج أنبوب من الورق المقوى في حلقات ميتاليك من صلابة. من المعدن أيضا جعل وعاء لحافة المرآة الرئيسية للتلسكوب محلية الصنع وغطاء الأنابيب.

يجب أن يكون طول الأنبوب (أنبوب) من العاكس التلسكوب محلية الصنع على قدم المساواة مع البعد البؤري للمرآة الرئيسية، والقطر الداخلي للأنبوب - 1.25 من قطر المرآة الرئيسية. من الداخل، ينبغي أن يكون أنبوب عاكس تليسكوب محلي الصنع "أسود"، أي. وتغطي مع ورقة سوداء غير لامع أو الطلاء مع الطلاء الأسود غير لامع.

العدسة من تلسكوب عاكس محلية الصنع في أبسط التنفيذ يمكن أن تقوم،كما يقولون، "على الاحتكاك": الانبوب الداخلي المنقولة يتحرك على طول الخارجية الخارجية، وتوفير التركيز اللازم. قد تكون وحدة العين أيضا مترابطة.

يجب تركيب تلسكوب عاكس محلي الصنع على دعم خاص - جبل قبل الاستخدام. يمكنك شراء كمصنع الجاهزةجبل، وجعلها نفسك، من المواد المرتجلة. يمكنك قراءة المزيد عن أنواع التركيب للمقاريب ذاتية الصنع في المواد التالية.

المجالس القطرية تذكرك أن النظر إلى الشمس دون استخدام مرشحات الشمس الخاصة أمر خطير للغاية على صحة عينيك!
